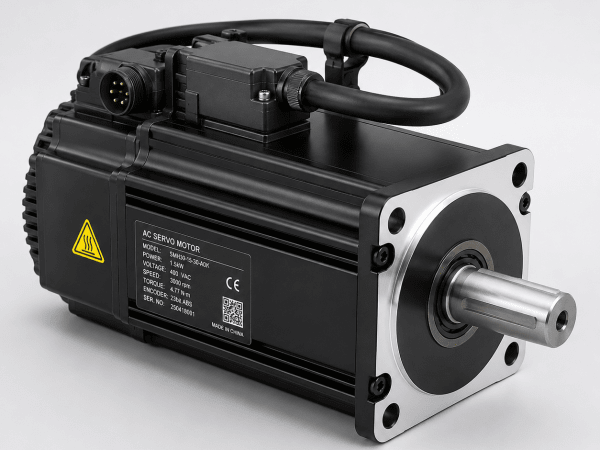

Ремонт серводвигателей: основные неисправности и способы восстановления

Серводвигатель отвечает за точное движение, скорость и позиционирование в промышленной автоматике, поэтому даже небольшая неисправность быстро отражается на работе всей системы. Если привод начинает перегреваться, шуметь, терять момент или выдавать ошибки, ремонт серводвигателей позволяет восстановить его рабочие характеристики и сократить простой оборудования. Главное — правильно определить источник проблемы, поскольку одинаковые симптомы могут быть связаны с механикой, обмотками, энкодером, подшипниками или системой управления.

Какие неисправности встречаются чаще всего

Серводвигатели работают под постоянной нагрузкой, нередко в условиях вибрации, высокой температуры и частых циклов разгона и торможения. Со временем отдельные узлы изнашиваются, а электрические параметры начинают отклоняться от нормы.

Наиболее распространенные признаки неисправности:

• перегрев корпуса;
• посторонний шум;
• повышенная вибрация;
• снижение крутящего момента;
• рывки при движении;
• ошибки позиционирования;
• нестабильная скорость;
• самопроизвольная остановка;
• невозможность запуска;
• аварийные сообщения сервопривода.

Если такие симптомы появляются регулярно, эксплуатацию без диагностики лучше не продолжать. Локальная неисправность может привести к повреждению соседних узлов.

Износ подшипников

Подшипники обеспечивают ровное вращение вала и принимают значительную механическую нагрузку. Их износ часто сопровождается гулом, вибрацией и появлением люфта.

По мере разрушения подшипника увеличивается сопротивление вращению. Двигателю требуется больше энергии, растет ток и температура. В запущенном состоянии повреждение способно затронуть вал, ротор или посадочные места.

Обычно восстановление включает замену подшипников, проверку геометрии вала и контроль свободного вращения после сборки.

Повреждение обмоток

Неисправность обмоток статора относится к более серьезным проблемам. Причиной могут быть перегрев, перегрузка, старение изоляции или электрический пробой.

При межвитковом замыкании двигатель часто продолжает работать, но начинает сильнее нагреваться и хуже развивать момент. Возможны также нестабильный ток и срабатывание защиты.

Для диагностики проверяют сопротивление обмоток, симметрию параметров и состояние изоляции. Если повреждение подтверждается, выполняется восстановление или перемотка статора.

Неисправность энкодера

Энкодер передает системе управления данные о положении и скорости вала. Без корректной обратной связи сервопривод не может точно управлять движением.

При неисправности датчика появляются рывки, ошибки позиционирования, нестабильная скорость или дрожание вала в неподвижном состоянии. Иногда двигатель вообще не запускается.

Причина может находиться в самом энкодере, разъеме, кабеле или нарушенной настройке. После ремонта важно не только восстановить датчик, но и правильно отрегулировать систему обратной связи.

Перегрев серводвигателя

Повышенная температура — один из наиболее частых сигналов о проблеме. Перегрев может быть вызван постоянной перегрузкой, плохим охлаждением, изношенными подшипниками или повреждением обмоток.

Иногда двигатель греется из-за неправильных параметров сервопривода. Система слишком активно корректирует положение и постоянно подает повышенный ток.

Если температура растет только после длительной работы, двигатель следует проверять под нагрузкой. Короткий тест на холодном оборудовании может не показать неисправность.

Потеря мощности и крутящего момента

Когда серводвигатель перестает уверенно справляться с привычной нагрузкой, необходимо проверить как сам мотор, так и связанную с ним механику.

Потеря момента может быть вызвана повреждением обмоток, износом подшипников, проблемами обратной связи или повышенным сопротивлением механизма.

Например, заклинивающие направляющие или неисправный редуктор заставляют двигатель работать тяжелее. В этом случае ремонт только мотора не устранит причину.

Шум и вибрация

Посторонние звуки часто становятся первым заметным признаком механического износа. Гул может указывать на подшипники, стук — на люфт или ослабление соединений, а вибрация — на нарушение центровки или дисбаланс.

Необходимо проверить крепление двигателя, муфты, вал и связанные механизмы. Иногда источник вибрации находится за пределами серводвигателя.

Если игнорировать проблему, повышенная нагрузка постепенно повреждает подшипники и другие вращающиеся элементы.

Повреждение вала и посадочных мест

Вал может пострадать из-за ударной нагрузки, перекоса механизма или длительной эксплуатации с неисправными подшипниками.

Даже небольшая деформация вызывает биение, вибрацию и ускоренный износ. Если повреждены посадочные поверхности, новая деталь не всегда решает проблему без дополнительного восстановления.

При ремонте оценивают геометрию вала, люфт и состояние сопряженных элементов.

Кабели и разъемы тоже могут быть причиной

Не каждая ошибка требует разборки двигателя. Иногда проблема находится в силовом или сигнальном кабеле.

Постоянные перемещения, вибрация и перегибы постепенно повреждают проводники. Нарушение силового соединения приводит к нестабильному питанию, а повреждение кабеля энкодера — к ошибкам обратной связи.

Поэтому диагностику лучше начинать с проверки внешних соединений. Это позволяет исключить сравнительно простые причины до сложного ремонта.

Как проходит профессиональная диагностика

Надежное восстановление начинается с комплексной проверки. Нельзя ограничиваться заменой детали только потому, что она кажется наиболее вероятной причиной.

Обычно специалисты проверяют:

• состояние подшипников;
• вал и ротор;
• сопротивление обмоток;
• изоляцию;
• энкодер;
• силовые кабели;
• сигнальные линии;
• температуру;
• ток под нагрузкой;
• параметры сервопривода.

Дополнительно учитываются условия, при которых появляется неисправность. Это помогает отличить внутренний дефект двигателя от проблемы в механике или настройках системы.

Какие способы восстановления применяются

Метод ремонта зависит от характера поломки. При механическом износе заменяют подшипники, восстанавливают посадочные поверхности и проверяют вал.

При электрических неисправностях ремонтируют или перематывают обмотки, восстанавливают изоляцию и внутренние соединения. Если проблема связана с системой обратной связи, проводится ремонт или замена энкодера с последующей настройкой.

Также возможна замена разъемов, кабелей и других вспомогательных компонентов.

После сборки двигатель должен пройти контрольные испытания.

Почему важна проверка после ремонта

Факт запуска еще не означает, что серводвигатель полностью восстановлен. Он должен стабильно работать под нагрузкой, сохранять точность и не перегреваться.

После ремонта проверяют скорость, ток, вибрацию, температуру и работу энкодера. Оценивается плавность вращения и точность позиционирования.

Особенно важно убедиться, что двигатель корректно взаимодействует с сервоприводом и не вызывает новых ошибок.

Такое тестирование позволяет выявить скрытые проблемы до возвращения оборудования на производственную линию.

Когда ремонт выгоднее замены

Серводвигатели промышленного класса могут быть дорогостоящими, а поставка новой модели иногда занимает значительное время. Кроме того, замена может потребовать перенастройки привода и механики.

Если повреждены подшипники, обмотки, энкодер или отдельные механические элементы, восстановление часто оказывается рациональнее покупки нового двигателя.

Особенно это актуально для оборудования, которое уже снято с производства, но продолжает надежно работать в составе действующей линии.

Когда восстановление нецелесообразно

Ремонт имеет смысл не во всех случаях. При серьезном разрушении ротора, корпуса или нескольких ключевых узлов стоимость восстановления может оказаться слишком высокой.

Замена также может быть предпочтительнее при плановой модернизации оборудования, когда старый привод больше не соответствует требованиям системы.

Окончательное решение лучше принимать после диагностики и оценки технического состояния, а не только по возрасту двигателя.

Как продлить срок службы после ремонта

Чтобы неисправность не повторилась, важно устранить причину ее появления. Следует контролировать нагрузку, состояние механики и температуру.

Полезно регулярно проверять подшипники, крепления, кабели и качество охлаждения. Не стоит допускать длительной работы двигателя на предельном моменте.

После обслуживания или замены элементов механизма желательно также проверить настройки сервопривода.

Плановая диагностика помогает заметить изменения тока, вибрации и температуры еще до серьезной поломки.

Комплексный ремонт возвращает привод к работе

Серводвигатель — это сочетание механики, электрической части и точной системы обратной связи. Поэтому его неисправности редко стоит оценивать только по одному симптому.

Шум может быть связан с подшипниками, перегрев — с обмотками или перегрузкой, а рывки — с энкодером или настройками сервопривода. Комплексная диагностика позволяет найти реальную причину и выбрать подходящий способ восстановления.

Своевременный ремонт помогает сохранить точность привода, сократить простой оборудования и продлить срок службы промышленной автоматики без преждевременной замены дорогостоящего узла.
